介质中发生局部放电时,其瞬时释放的能量将放电源周围的介质加热使其蒸发,此时放电源如同一个声源,向外发出声波。由于放电持续时间很短,所发射的声波频谱很宽,可达到数百KHz。要有效监测声信号并将其转化为电信号,传感器的选择是关键。应用变压器局部放电监测的超声波传感器通常陶瓷式压敏式超声波传感器。
电气设备在发生局部放电的过程中将产生电磁波,电磁波首先传到金属外壳的内表面,然后从金属箱体的内表面通过箱体的连接处或绝缘衬垫等传播出去,同时产生一个暂态对地电压(TEV)信号。通过设备的金属箱体外表面传到地下去。
Ø 显示被测通道PRPS3D波形,显示PRPS的2D波形。
Ø 十秒记录,此功能是用于连续不断的保存被测数据
Ø 能够保存趋势视图,可用来核对保存数据趋势的功能。

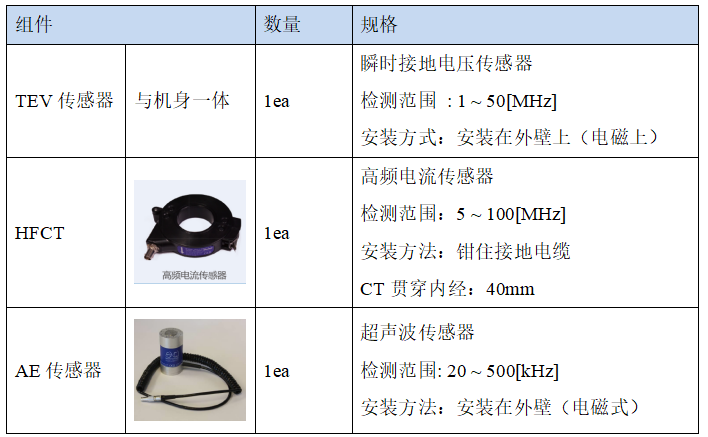

Ø 设备可同时兼容4个传感器,针对不同的设备都可以进行检测。
Ø 设备体积小,带电时间>3小时,可方便与现场的检测。
超声波与地点波传感器为吸铁式结构,方便现场检测过程中传感器的安装。
