SF6和氧气监测单元

01

SF6测量范围: 1~3000μV/V(ppm) 精度:5% F.S

02

氧气测量范围:0~30% 精度:±1% F.S

03

工作电源:DC/24V

04

功耗:<2W

05

通信接口:RS485

06

通信规约:Modbus

Product Introduction

产品详情介绍

产品概述


SF6和氧气传感器  基于双光束双波长红外测量技术及高精度数字处理技术,广泛应用于高压开关 GIS室 SF6 气体泄漏监测(0-100ppm), 内部集成完整的漂移自动控制和温度补偿电路。

SF6 红外感器(采用双光束非分光红外线(NDIR)检测技术, 具有抗其他气体干扰、保养维护简便、稳定性好、自带温度补偿。标准 Modbus ASCII 协议,数字输出和模拟输出可选等优点。适用于 SF6 泄漏报警、现场施工防护、单一气体精准分析、在线监测、工业过程分析等多种应用场合。

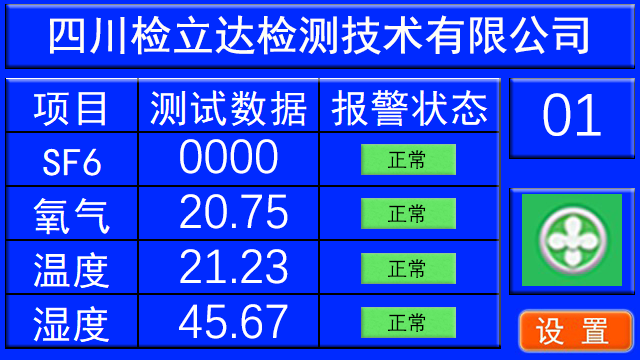

显示界面


  • T5 ASIC 3.0英寸液晶显示器、中文界面
  •
  • 直观动态地反映监视结果
  •
  • 监测数据可实时同步上传至后台(满足61850通讯规约)
  •
  • 独立输出报警信号、控制风机




产品功能

主要

  • 状态监视


         SF6 浓度和氧气含量监测

365  24 小时实时监测开关站环境 SF6 浓度和氧气含量,监控室计算机同步显示监测结果。



  •    温、湿度在线监测

365  24 小时实时监测并动态显示当前开关站环境温度和湿度数值。



  •    系统运行状态实时监测

实时监测系统内各监测器的通讯状态, 监控站界面同步显示监测结果。



  •    告警

监测到 SF6 浓度超标或缺氧时,系统以高频笛音以及告警灯报警提示现场人员及时处理。



  •     风机运行状态指示

显示当前风机的运行状态,如处于停止状态,便于判断进入开关室前是否需要强制通风。



  • 安全控制

n                风机联动控制

实时检测到 SF6 浓度超标≥1000ppm 氧低于 19.6%时,自动控制风机通风, 直到 SF6 和氧气浓度恢复正常,再持续







使用环境

序号



1

工作环境

室内

2

地震裂度

8 级。动峰值加速度:0.25g

3

大气压力

85Kpa-106Kpa

4

海拔高度

≤5000 米

5

工作温度

-30℃ - +85℃

6

储存温度

-40℃ - +120℃

7

湿

≤95%RH

产品特点


  • 采用独有的免光池 NDIR 技术, 配备高透气不锈钢
  • 外壳,并可外接后台,控制风机启停采用数 字信号
  • 输出由于针对SF6 特定波长设计,具有抗其他气体
  • 干扰,不需气泵管路、体积小、外壳坚固耐腐蚀、
  • 使用维护方便、适应恶劣环境、能够同时上传输出
  • 六氟化硫含量 和氧气含量等特点,适用于泄漏报警
  • 环境检测、在线监控,气体成份分析等应用场合。


系统参数

1.SF6 和氧量检测指标

1.1

SF6 测量范围

13000ppmv

检测精度<5%FS

1.2

SF6 超限报警点

1000ppmv

100~1000 之间设置

1.3

氧气测量范围

1~25%

检测精度<1%FS

1.4

缺氧报警点

18.0%

15.0-18.5%定义

1.5

风机启动点

19.6%

可由用户设置

1.6

告警响应速度

优先中断,响应速度≤50ms



1.7

报警继电器容量

220V AC/7A

远动告警硬接点

2.温湿度检测指标

2.1

温度检测范围

-30~+99℃

检测精度±1℃

2.2

湿度检测范围

1-99%RH

检测精度±1%RH

3.综合技术指标

3.1

工作电源

工作电源:DC/24V

系统配置
服务保障
  • 提供现场培训指导, 开展现场演示操作。
  • 提供详尽的中文说明书和用户指导。
  • 一年免费保修, 终身备品支持和维护。
  • 热线电话 365 天全天候解答用户的咨询。
